Digital-Bahn DSD2010 RS232
Einführung
Dieser Drehscheiben-Dekoder kann auch durch DCC und S88 gesteuert werden, aber eine direkte RS232-Verbindung macht beides, DCC and S88, überflüssig.
Außerdem sind mehr Funktionen verfügbar, wenn die RS232-Kommunikation verwendet wird.
Eigenschaften
- Alle 48 können verwendet werden.
- Sound- und Licht-Funktionen.
- Positions-Meldung.
- Status- und Fehler-Meldung.
- F1-F3: Blinklicht, Hupe, Summer
Einstellung

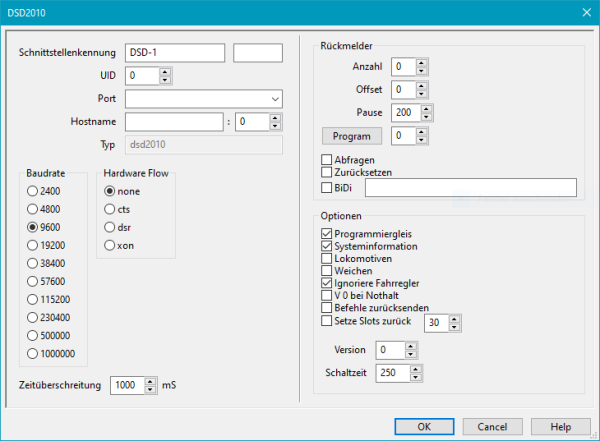

Es muss eine neue dsd2010-Steuerung/Zentrale in den Rocrail-Eigenschaften eingerichtet werden.
Es werden nur wenige Einstellungen ausgewertet, der Rest ist fest oder wird nicht verwendet.
Schnittstellenkennung
Eindeutige Kennung zur Verbindung mit dem Drehscheiben-Objekt.
| Dies muss bei den Drehscheiben angegeben werden, die die DSD2010-Bibliothek verwenden. Das ist erforderlich, damit die richtigen Ereignisse zur richtigen Drehscheibe gemeldet werden. |
Gerät
Das serielle Gerät, mit dem die DSD2010 berbunden ist.
Version
Rocrail Version 2.1.6075+
Bei Einstellung auf 1 werden die Sound-Ein/Aus-Funktionen vertauscht.
Rückmelder
Die Rückmelder RM1-RM3 werden mit der Schnittstellenkennung gemeldet.
RM1 hat Adresse 1, RM2 = 2 and RM3 = 3.
Position
Die Position wird mit dieser Schnittstellenkennung und Drehscheiben-Adresse null gemeldet.
Um dies verarbeiten zu können, ist es wichtig, die Drehscheiben-Adresse auf null zu belassen.
Siehe Screenshot im folgenden Abschnitt Drehscheiben-Schnittstelle
Drehscheiben-Schnittstelle
Schnittstellenkennung
Die eindeutige Schnittstellenkennung zur Verknüpfung mit dem Drehscheiben-Objekt.
| Dies muss bei den Drehscheiben angegeben werden, die die DSD2010-Bibliothek verwenden. Das ist erforderlich, damit die richtigen Ereignisse zur richtigen Drehscheibe gemeldet werden. |
Adresse
Auf null lassen.
Typ
Typ dsd2010 auswählen.
Tracing
Für Trace-Aktionen prüfen wird das Sub-Status-Feld mit der Schnittstellenkennung verglichen.
| Nummer | Meldung |
|---|---|
| 7001 | No communication possible with the bridge |
| 7002 | framing error |
| 7003 | RS232 OK |
| 7004 | Bridge stopped by command |
| 7005 | No no bridge acknowledge |
| 7006 | Motor has no power |
| 7007 | Motor short circuit |
| 7008 | Motor parameter error |
| 7009 | The bridge cannot move |
| 7010 | Sensor 1 error |
| 7011 | Sensor2 error |
| 7012 | The bridge move is blocked |
| 7013 | The bridge had a reset |
