Digital-Bahn DSD2010 RS232
Introduction
Ce décodeur de pont tournant peut également être contrôlé par DCC et S88, mais une connexion directe RS232 fait les deux, DCC et S88, mais inutile.
Également plus de fonctions sont disponibles en utilisant la communication RS232.
Caractéristiques
- tous les 48 emplacements peuvent être utilisés.
- Fonctions son et lumière.
- Rapport de position.
- Rapport de statut et d'erreur.
- F1-F3: flash, klaxon, buzzer
Configuration
Une nouvelle Centrale numérique dsd2010 doit être ajouté dans les propriétés Rocrail.
Seulement quelques paramètres sont évalués, le reste est fixe ou pas utilisé.
Identifiant centrale
Identifiant unique pour lié l'objet pont tournant.
| Cela doit être défini par les ponts tournants qui utilisent cette bibliothèque. C'est nécessaire de reporter les bons évènements au bon pont tournant. |
Dispositif
Le dispositif série avec lequel le DSD2010 est connecté.
Version
Rocrail version 2.1.6075+
Si défini à 1, les fonctions Son activé/désactivé seront échangées.
Détecteurs
Les détecteurs RM1-RM3 sont rapportés avec cet identifiant d'interface.
RM1 a l'adresse 1, RM2 l'adresse 2 et RM3 l'adresse 3.
Position
La position est rapportée avec cette identifiant d'interface l'adresse du pont tournant zéro.
Pour être capable de traiter cela il est important de laisser l'adresse du pont tournant à zéro.

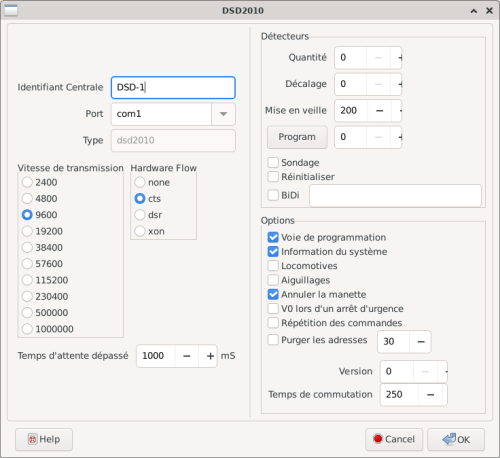

Voir la capture d'écran dans la section suivante Interface Pont tournant
Interface Pont tournant
Identifiant Centrale
L'identifiant de l'interface de cette bibliothèque.
Adresse
La laisser à zéro.
Type
Sélectionner le type dsd2010.
Traçage
Pour les actions exceptionnelles le champ SubState est comparé avec l'Indenfiant d'interface.
| Numéro | Message |
|---|---|
| 7001 | Aucune communication possible avec le pont |
| 7002 | erreur de trame |
| 7003 | RS232 OK |
| 7004 | Pont arrêté par commande |
| 7005 | Non aucun pont reconnu |
| 7006 | Le moteur n'a pas d'alimentation |
| 7007 | Moteur en court circuit |
| 7008 | Erreur de paramètre du moteur |
| 7009 | Le pont ne peut pas bougé |
| 7010 | Erreur capteur 1 |
| 7011 | Erreur capteur 2 |
| 7012 | Le déplacement du pont est bloqué |
| 7013 | Le pont a eu une réinitialisation |
