Avec Rocrail 2.1.6197 une fenêtre de dialogue pour définir "via-routes" a été introduit.
La fenêtre de dialogue peut être ouvert en cliquant sur Rocview → Plan de voies → Générer via l'itinéraire…
-

Point de départ de l'itinéraire. Lire également: Direction dans Rocrail
L'option + doit être activé si le train est en train de partir à partir du coté + du bloc de départ.

Le champ "Du bloc" peut être rempli par le clavier ou par une sélection par clic de la liste de blocs ouverte.

Point final de l'itinéraire. Lire également : Direction dans Rocrail.
L'option + doit être activé si le train est en train d'entrer dans le bloc de destination par le coté +.

Le champ "Vers le bloc" peut être rempli par le clavier ou par une sélection par clic de la liste de blocs ouverte.

Sélectionnez via les blocs et assurez-vous que les blocs sont dans le bon ordre.
Il s'agit d'une liste séparée par des virgules d'identifiants de blocs sans espace (blancs).

L'utilisation le bouton "…" pour un seul bloc traversé aidera à générer la liste des blocs traversés dans l'ordre requis.

Indice: en tant que fonctionnalité supplémentaire, le champ "Via les Blocs" peut être laissé vide pour générer un itinéraire d'un bloc à un bloc suivant.
C'est utile pour générer les itinéraires alternatifs avec différents ensembles de commandes par exemple.

La fenêtre de dialogue inclus les boutons standard "?" (Aide, lien vers ce Wiki), "Annuler" et "OK".
Les boutons "Annuler" et "OK" ferment juste la fenêtre de dialogue.

Si un itinéraire peut être générer la fenêtre de dialogue de l'itinéraire apparaîtra avec seulement le nouvel itinéraire généré.

L'identifiant obtiendra l'extension "_via_[liste de blocs]" L'identifiant peut être édité par l'utilisateur. La plupart des autres valeurs doivent rester inchangées! Le champ "Description" est rempli avec une description verbale de l'itinéraire généré par exemple "de [bk04] via [bk03,bk02] vers [bk01]" "Automatiquement généré" ne sera pas vérifié

Cliquer sur le bouton OK sauvegardera l'itinéraire généré.
En plus la liste des identifiants d'itinéraire des attributs "routeids" des éléments affectés est mise à jour avec l'identifiant d'itinéraire nouvellement généré. Cela garantit que les éléments du plan concernés seront correctement illuminés.

Cliquer sur le bouton Annuler ne sauvegardera pas l'itinéraire généré.

voir Messages pour les situations problématique.

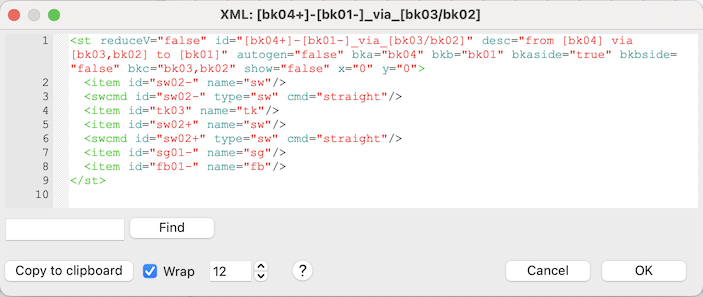

The </> button shows the temporary XML code of the generated route.

The code shows the list of commands. The code shows the list of elements that will receive a new "routeids" entry.

Dans certaines situations problématiques l'utilisateur sera informé par une fenêtre de dialogue.

Ce plan est utilisé pour les exemples.

via_routes_generator_20251014.zip

Cet exemple montre une situation normale via les itinéraires.
Dans ce cas la locomotive doit parcourir deux blocs. La raison n’a pas d’importance.
La locomotive va de droite à gauche - du bloc bk04 (coté plus) au bloc bk01 (coté moins) via les blocs bk03 et bk02.
La séquence des blocs est importante pour la liste "via les blocs".

Les éléments de voies sont illuminés correctement.

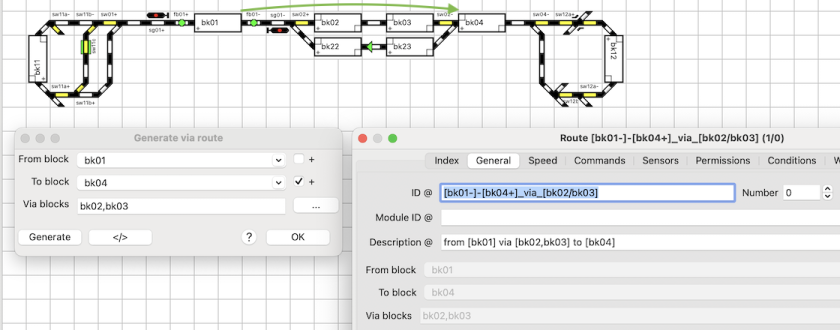

Cet exemple montre une situation normale via les itinéraires.
Dans ce cas la locomotive doit parcourir deux blocs. La raison n'a pas d'importance.

La locomotive va de gauche à droite - du bloc bk01 (coté moins) vers le bloc bk04 (coté plus) via les blocs bk02 et bk03.
La séquence des blocs est importante pour la liste "via les blocs".

Les éléments de voies sont illuminés correctement.
La commande du signal n'est pas générée par le générateur "via l'itinéraire". La commande doit être configuré ensuite à la main.

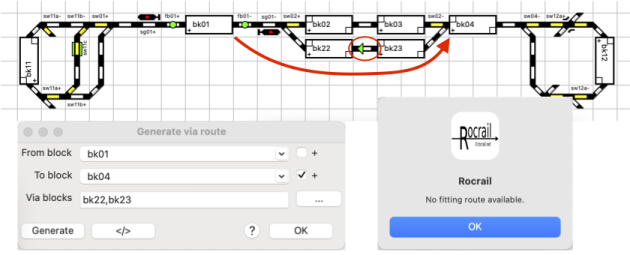

C'est un exemple négatif.
Le "via l'itinéraire" ne peut pas être généré parce que un élément de direction de voie a été placé dans la mauvaise direction.

L'utilisateur recevra le message "Aucun itinéraire adapté disponible.".

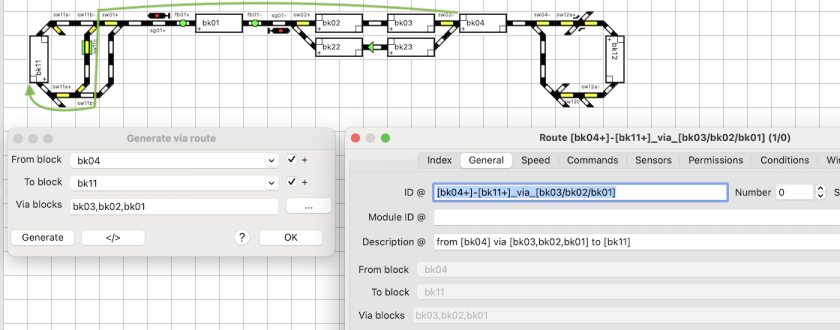

Cet exemple montre une situation plus complexe pour "via les itinéraires".
Le bloc de destination peut être atteint par deux itinéraires alternatifs.
Le générateur "via l'itinéraire" prend un itinéraire des itinéraires alternatifs.
Si un itinéraire non voulu est pris l'utilisateur doit modifier la liste de commande pour l'itinéraire généré ensuite à la main.

La locomotive va de droite à gauche - du bloc bk04 (coté plus) vers le bloc bk11 (coté plus) avec les blocs traversés bk03 et bk02 et bk01.
La séquence des blocs est importante pour la liste "via les blocs".

La commande du signal n'est pas générée par le générateur "via l'itinéraire". La commande doit être configuré ensuite à la main.
Les éléments de voies sont illuminés correctement pour l'itinéraire alternatif de gauche vers bk11.
Si l'itinéraire alternatif de droite doit être pris vers bk11 la liste de commande doit être modifiée après.
Les identifiants d'itinéraires des éléments de voie précédents et actuels affectés doivent également être corrigés à la main.
