Drehscheibe Draai15

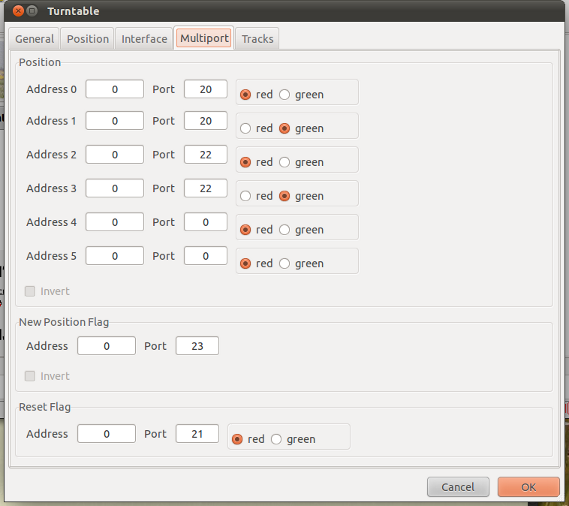

Setup
Die invert-Optionen werden bei der d15-Drehscheibe nicht augewertet.
Die 4 Positions-Bits
| Bit | Adresse | Maske |
|---|---|---|
| 1 | 0 | 0x01 |
| 2 | 1 | 0x02 |
| 3 | 2 | 0x04 |
| 4 | 3 | 0x08 |
| - | 4 | frei |
| - | 5 | frei |
Beispiel:
Gehe zu Position 5: Adresse 0 und Adresse 2 aktivieren.
New position flag:
Startet das Drehen der Drehscheiben-Brücke zur neuen Position.
Reset flag:
Dieses Kennzeichen setzt alle Bits auf Null. Wenn die Drehscheibe dreht und Reset aktiviert ist, hält die Drehscheibe an der nächst folgenden Position an.
Das Reset-Kennzeichen wird immer ausgegeben, bevor eine neue Adresse geladen wird.
Das Timing
Die "Motorausschaltverzögerung"-Zeit wird als Pause zwischen den Befehlen verwendet.
Normal ist ein Wert von 150ms zufriedenstellend.
